綜合布線干線子系統的路由設計是一個怎樣的結構，有哪些注意事項?綜合布線干線子系統材料選擇時該注意些什么?

　　綜合布線干線子系統的路由設計：

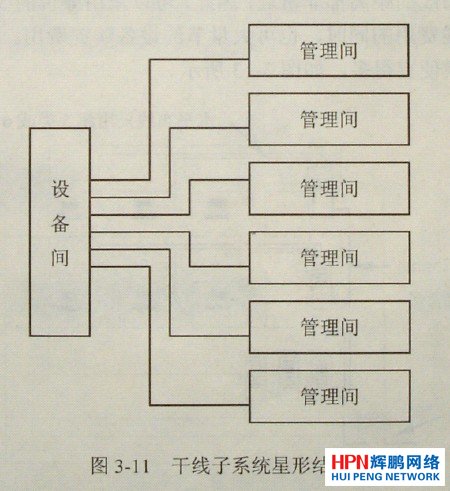

　　垂直干線子系統的結構是一個星形結構，如圖3-11所示。垂直干線子系統負責把各個管理間的干線連接到設備間。



　　確定從管理間到設備間的干線路由，應選擇干線段最短、最安全和最經濟的路由。通常選擇在樓層電信間內設置電纜井。

　　電纜井，也就是常說的豎井，是指在每層樓板卜開出一些方孔(或圓孔)，使線纜可以穿過這些電纜并從某層樓伸到相鄰的樓層。電纜井的大小依所用電纜的數量而定。線纜通常被置于封閉的墻上立式橋架內，并固定在墻壁上，如圖3-12所示。

　　需要注意的是，電纜并應當進行封閉，以保證不同樓層間的防火。另外，在安裝過程中還應當采取相應措施，防止損壞樓板支撐件，否則，樓板的結構完整性將受到破壞。

　　在多層樓房中，經常需要使用干線電纜的橫向通道才能從設備間連接到千線通道，以及在各個樓層上從二級交接間連接到任何一個配線間。不過，橫向走線需要尋找一個易于安裝的方便通道，因而兩個端點之間很少是一條直線。在水平干線、垂直干線子系統布線時，應考慮數據線、語音線及其他弱電系統共槽問題。

　　綜合布線干線子系統材料選擇：

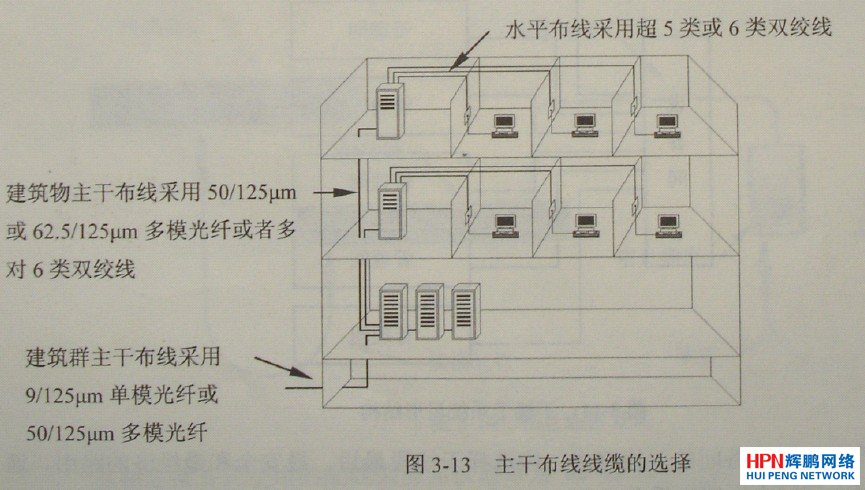

　　由于建筑物主干布線的距離都非常近，因此，可以采用廉價的50/125um或62.5/125um多模光纖，在節約布線費用的同時，也可大量節約設備購置費用。相比較而言，多模設備端口與接插件要比單模便宜得多，如圖3-13所示。



　　對于一些2~3層的小型建筑而言，往往將干線子系統省略掉，或者不再設置獨立的干線系統，使水平布線跨越樓層，連接至建筑內惟一的管理子系統。更多有關綜合布線的信息盡在輝澎信息科技http://www.kaddgj.com/
