光纖接口介紹

時間:2017-08-21來源:未知作者:輝澎點擊:次

內容提要：光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固

　　光纖接口是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型，它們由日本NTT公司開發。FC是Ferrule Connector的縮寫，其外部加強方式是采用金屬套，緊固方式為螺絲扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。

　　ST介紹

　　ST(AT&T版權所有)，也許是多模網絡(例如大部分建筑物內或園區網絡內)中最常見的連接設備。它具有一個卡口固定架，和一個2.5毫米長圓柱體的陶瓷(常見)或者聚合物卡套以容載整條光纖。

　　ST的英文全稱有時記做"Stab&Twist"，很形象的描述，首先插入，然后擰緊!(ferrule翻譯為“卡套”。

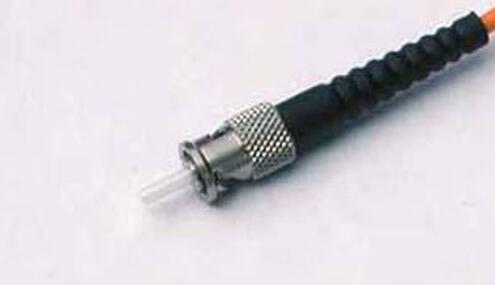

　　ST示意圖

　　FC介紹

　　FC是單模網絡中最常見的連接設備之一。它同樣也使用2.5毫米的卡套，但早期FC連接器中的一部分產品設計為陶瓷內置于不銹鋼卡套內。目前在多數應用中FC已經被SC和LC連接器替代。

　　FC是Ferrule Connector的縮寫，表明其外部加強件是采用金屬套，緊固方式為螺絲扣

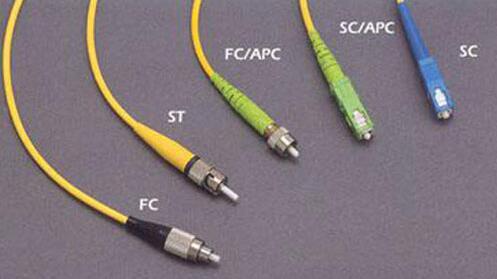

　　FC示意圖

　　SC介紹

　　SC同樣具有2.5毫米卡套，不同于ST/FC，它是一種插拔式的設備，因?yàn)樾阅軆?yōu)異而被廣泛使用。它是TIA-568-A標準化的連接器，但初期由于價格昂貴(ST價格的兩倍)而沒有被廣泛使用。

　　SC的英文全稱有時記做"Square Connector",因?yàn)镾C的外形總是方狀的。

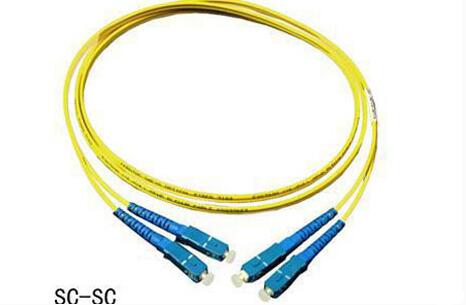

　　SC示意圖

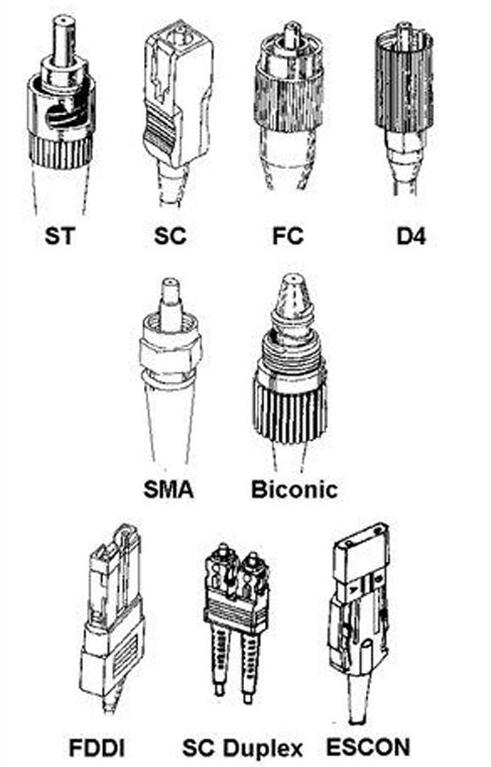

　　更多類型的連接器圖示：

　　光纖從內部可傳導光波的不同，分為單模(傳導長波長的激光)和多模(傳導短波長的激光)兩種。單模光纜的連接距離可達10公里，多模光纜的連接距離要短的多，是300米或500米(主要看激光的不同，產生短波長激光的光源一般有兩種，一種是62.5的，一種是50的)

　　另外，光纜的接頭部分也有兩種，一種SC接口為1GB接口還有一種為L(zhǎng)C接口為2GB接口。

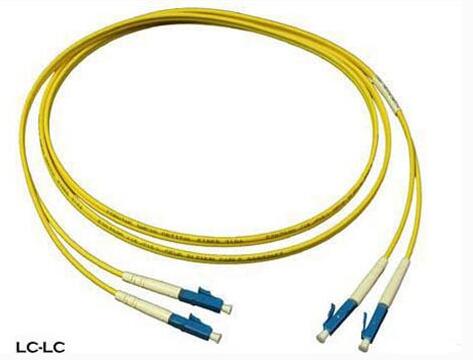

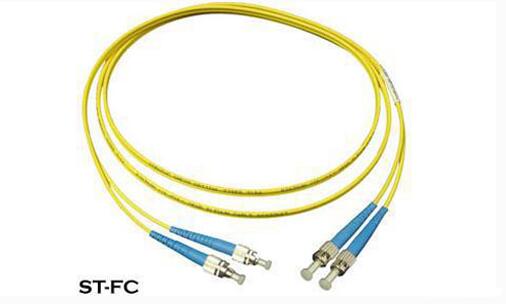

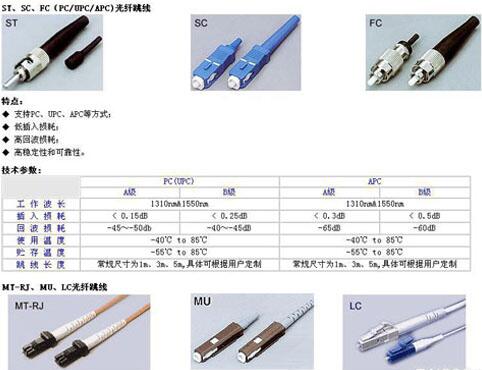

　　連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等

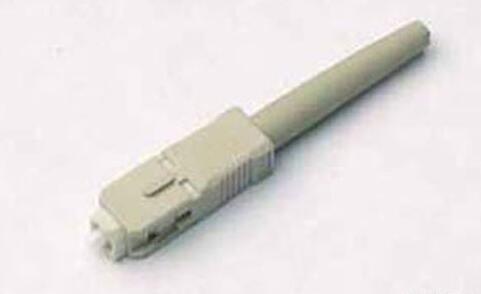

　　SC(F04)型光纖連接器：模塑插拔耦合式單模光纖連接器。其外殼采用模塑工藝，用鑄模玻璃纖維塑料制成，呈矩型;插頭套管(也稱插針)由精密陶瓷制成，耦合套筒為金屬開縫套管結構，其結構尺寸與FC型相同，端面處理采用PC或APC型研磨方式;緊固方式是采用插拔銷閂式，不需旋轉。此類連接器價格低廉，插拔操作方便，介入損耗波動小，抗壓強度較高，安裝密度高。

　　光纖這東西接口比較復雜，有時候甚至挺煩人的，為了方便講述，筆者整理了幾種光纖接頭，以供大家參考。
